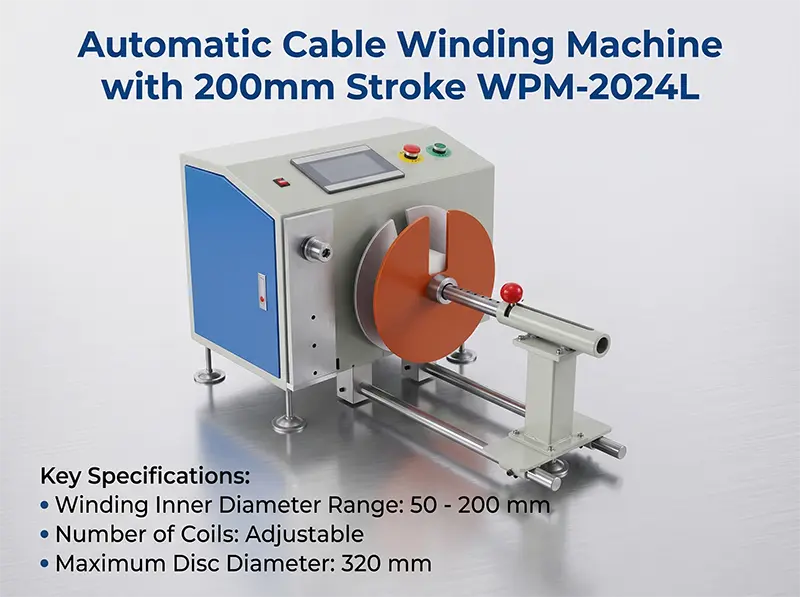

Bobinadora Automática de Cables con Disposición Ordenada WPM-2024L

  • Modelo del producto: WPM-2024L

  • Especificaciones

    Modelo: WPM-2024L
    Rango diámetro interno bobinado: 50 - 200 mm
    Número de bobinas: Ajustable
    Diámetro máximo del disco: 320 mm
    Carrera de disposición: Estándar 120 mm (Opcional 200 mm)
    Voltaje de entrada: CA 220V 50HZ/60HZ, CA 110V 50HZ/60HZ
    Potencia nominal: Menos de 800 W
    Capacidad de carga: 15 kg
    Dimensiones máximas: 900 x 600 x 450 mm
    Peso neto: 60 kg
    Peso bruto: 65 kg
  • Solicitar presupuesto ahora

Máquina bobinadora de disposición automática WPM-2024L

Esta máquina bobinadora avanzada ofrece una amplia gama de características y capacidades. El rango de diámetro interno de bobinado de esta máquina es de 50 a 200 milímetros, lo que proporciona flexibilidad para diferentes requisitos de bobinado. El número de bobinas se puede ajustar según las necesidades específicas. Con un diámetro máximo de disco de 320 milímetros, puede manejar discos más grandes con facilidad. La carrera de disposición está disponible en dos opciones: la estándar de 120 milímetros y una opcional de 200 milímetros.

El voltaje de entrada para esta máquina puede ser AC220V a 50HZ o 60HZ, o AC110V a 50HZ o 60HZ. Además, los voltajes especiales se pueden personalizar para cumplir con requisitos eléctricos específicos. La potencia nominal de esta máquina es inferior a 800 vatios, lo que garantiza un consumo de energía eficiente. Tiene una capacidad de carga de 15 kilogramos, lo que lo hace adecuado para manipular diversos materiales. El tamaño máximo de la máquina es de 900 por 600 por 450 milímetros, lo que proporciona un diseño compacto pero funcional. El peso neto de la máquina es de 60 kilogramos y el peso bruto es de 65 kilogramos.

Principales partes eléctricas:
1. El mecanismo de bobinado de esta máquina es accionado por un servomotor de 750 vatios combinado con un conjunto de reductores. Esta combinación proporciona operaciones de bobinado precisas y fiables.
2. El sistema de control consta de un PLC y una máquina integrada con pantalla táctil, que ofrece un control intuitivo y una operación fácil.
3. El riel guía deslizante proviene de NSK en Japón, conocido por su alta calidad y durabilidad.
4. El bastidor y el chasis son caseros, lo que garantiza estabilidad y durabilidad.
5. Está equipado con 2 juegos de relés y un conjunto de sensores OMRON para una detección y control precisos.
6. También hay un conjunto de sistema de suministro de energía para garantizar un suministro de energía estable.
7. El mecanismo de línea adopta un ejemplo de línea recíproca de bastidor escalonado, proporcionando una disposición de cables eficiente.

Parte del accesorio de procesamiento:
1. La placa de montaje importante de esta máquina se fabrica utilizando un centro de mecanizado de control numérico de gong de computadora CNC, lo que garantiza una alta precisión y calidad.
2. Las piezas de procesamiento están estrictamente de acuerdo con el diseño de ingeniería. Se emplean varios procesos de mecanizado, como fresadora, rectificadora, torno, corte de alambre y tratamiento térmico para garantizar la calidad y precisión de las piezas. Después del procesamiento, se lleva a cabo la sujeción, la instalación eléctrica y la puesta en marcha.
3. El mazo de cables (eje) utilizado está hecho de material de acero Sai. El tamaño es de acuerdo con la disposición del cliente. La máquina solo está equipada con un eje de bobinado para operaciones de bobinado eficientes.
